騎行碼數表設計VHDL代碼Quartus仿真

名稱：騎行碼數表設計VHDL代碼Quartus仿真

軟件：Quartus

語言：VHDL

代碼功能：

騎行碼數表設計

設計一個騎行碼速表，其功能要求如下：

1、速度和距離：碼速表可以實時顯示騎行速度和行駛距離，幫助騎行者了解自己的騎行表現。

2、時間管理：記錄騎行時間，幫助騎行者制定和調整訓練計劃。

其余功能根據自己調研情況自由發揮。

提示:

1、使用頻率為10Hz的時鐘信號(頻率太高耗電量高)，做一個時鐘，用于時間管理。

2、設置按鈕，用于顯示切換，時鐘設置、數據清零、輪轂尺寸設置等，一個供系統“復位”用。

3、顯示使用OLED顯示屏。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

演示視頻：

設計文檔：

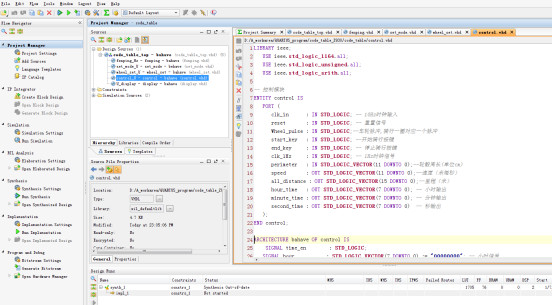

1、工程文件

2、程序文件

3、程序編譯

4、RTL圖

5、Testbench

6、仿真圖

整體仿真圖

上圖可以看出，總共騎行3分26秒，騎行距離478米。計算的騎行速度為2.3米每秒

分頻器模塊

模式設置模塊

輪轂尺寸設置模塊

控制模塊

顯示模塊

部分代碼展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
???USE?ieee.std_logic_unsigned.all;
???USE?ieee.std_logic_arith.all;
--?控制模塊
ENTITY?control?IS
???PORT?(
??????clk_in??????:?IN?STD_LOGIC;?--?10Hz時鐘輸入
??????reset???????:?IN?STD_LOGIC;?--?重置信號
??Wheel_pulse?:?IN?STD_LOGIC;--車輪脈沖,騎行一圈對應一個脈沖
??????start_key???:?IN?STD_LOGIC;?--開始騎行按鍵
??????end_key?????:?IN?STD_LOGIC;?--?停止騎行按鍵
??????clk_1Hz?????:?IN?STD_LOGIC;?--?1Hz時鐘信號
??perimeter???:?IN?STD_LOGIC_VECTOR(11?DOWNTO?0);--輪轂周長(單位cm)
??speed???????:?OUT?STD_LOGIC_VECTOR(11?DOWNTO?0);--速度（米每秒）
??all_distance?:?OUT?STD_LOGIC_VECTOR(15?DOWNTO?0);--里程（米）
??????hour_time???:?OUT?STD_LOGIC_VECTOR(7?DOWNTO?0);?--?小時輸出
??????minute_time?:?OUT?STD_LOGIC_VECTOR(7?DOWNTO?0);?--?分鐘輸出
??????second_time?:?OUT?STD_LOGIC_VECTOR(7?DOWNTO?0)??--?秒輸出
???);
END?control;
ARCHITECTURE?bahave?OF?control?IS
SIGNAL?time_en????????:?STD_LOGIC;
???SIGNAL?hour???????????:?STD_LOGIC_VECTOR(7?DOWNTO?0)?:=?"00000000";?--?小時信號
???SIGNAL?minute?????????:?STD_LOGIC_VECTOR(7?DOWNTO?0)?:=?"00000000";?--?分鐘信號
???SIGNAL?second?????????:?STD_LOGIC_VECTOR(7?DOWNTO?0)?:=?"00000001";?--?秒信號
???
???SIGNAL?hour_int???????????:?integer;?--?小時信號
???SIGNAL?minute_int?????????:?integer;?--?分鐘信號
???SIGNAL?second_int?????????:?integer;?--?秒信號
???
???SIGNAL?distance???:??STD_LOGIC_VECTOR(15?DOWNTO?0);--路程
???SIGNAL?distance_int???:??integer;--路程
???SIGNAL?distance_int_100???:??integer;--路程(米)
???SIGNAL?total_second????:?integer?:=?0;?
???SIGNAL?speed_int?:??integer;--速度
???
BEGIN
--控制計時使能信號
???PROCESS?(clk_in)
???BEGIN
??????IF?(clk_in'EVENT?AND?clk_in?=?'1')?THEN?--?檢測到時鐘上升沿
?????????IF?(reset?=?'1')?THEN?
????????????time_en?<=?'0';?--?計時使能
?????????ELSIF(start_key?=?'1')THEN
time_en?<=?'1';?--?開始計時使能
ELSIF(end_key?=?'1')THEN
time_en?<=?'0';?--?停止計時使能
END?IF;
END?IF;
???END?PROCESS;
