顛覆工業通訊：PROFINET轉EtherCAT網關打造匯川變頻器的數據傳輸革命
EtherCAT是一種基于開放架構和以太網的現場總線系統，憑借其可靠的工業以太網性能，在工業自動化領域備受青睞。它的名字中的“CAT”是“控制自動化技術（Control Automation Technology）”的縮寫，突顯了其在自動化領域的專業性和強大實力。與此同時，Profinet作為新一代工業以太網技術的自動化總線標準，由PROFIBUS國際組織精心打造，也在工業自動化領域扮演著重要角色。
Profinet源自西門子，是基于原有Profibus協議在以太網上的延伸，而EtherCat，起初由倍福研究，后經歐洲多家公司聯合推廣，憑借底層的芯片技術及授權，構建了龐大的EtherCat生態系統。兩者雖各有千秋，但都構建在以太網這一共同基礎上，形成了現場實時總線技術。
如何在兩者之間進行轉換呢？?一個實用的方法是利用西門子S7-1200與匯川伺服變頻器之間的數據交換，通過WL-PN-ECATM網關來實現。具體來說，S7-1200使用Portal Step7 V17軟件進行配置，匯川伺服變頻器則采用AutoShop編程軟件進行開發，而WL-PN-ECATM網關則借助ModScan組態工具進行連接與配置。這樣，就可以實現Profinet與EtherCat之間的靈活轉換。
接下來展示是如何配置的
NO.1連接和啟動
首先，將電腦與匯川伺服變頻器PLC的EtherCAT口相連結，以進行程序的組態工作。接著，打開AutoShop編程軟件，新建一個項目，并從中選擇適當?shù)腜LC型號，本文以1200系列為例進行說明。
NO.2 EtherCAT設備導入

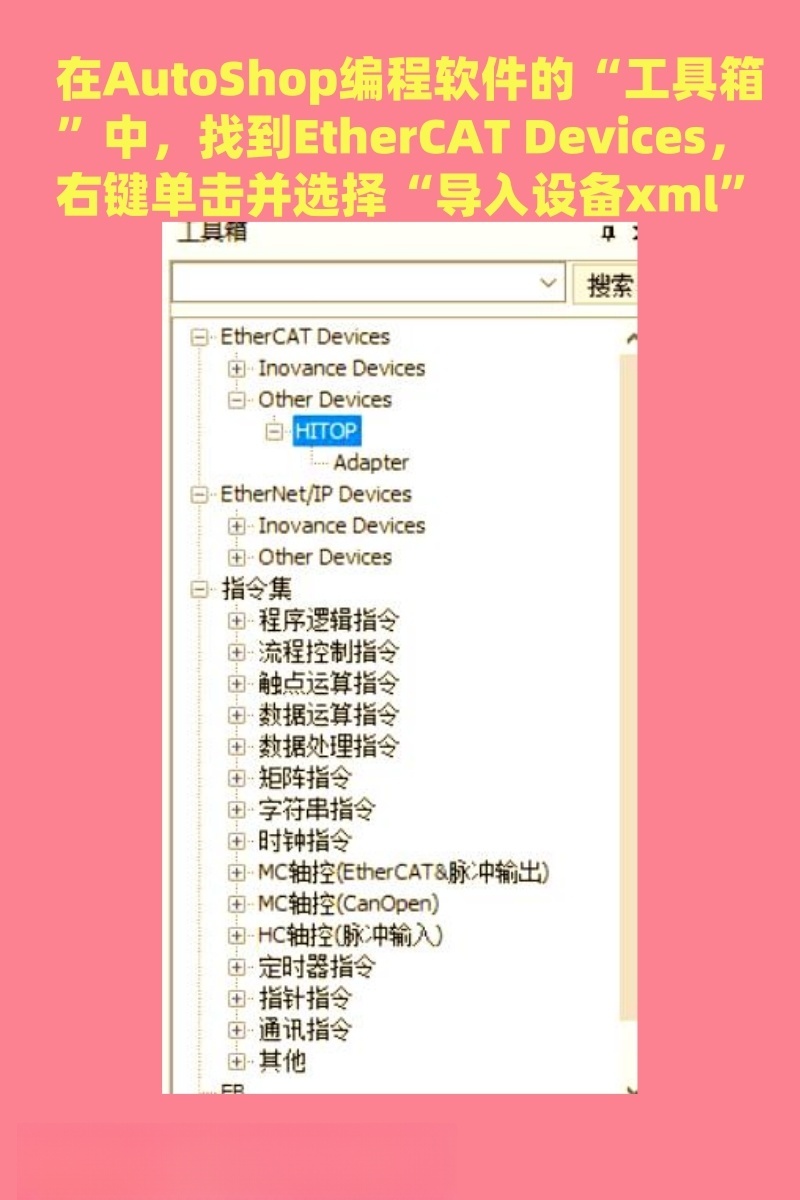

在AutoShop編程軟件的“工具箱”中，找到EtherCAT Devices，右鍵單擊并選擇“導入設備xml”。這一步是為了將PLC設備正確導入到組態環境中。
“導入設備xml”選項后，將呈現一個選擇界面。在此界面中，您需要選擇WL-PN-ECATM設備自帶的XML文件，操作方式如下面這張圖所示。
NO.3?配置編輯與下載
在完成導入后，重啟軟件。在EtherCAT中定位到Adapter，并雙擊以打開其編輯界面。接著，根據實際需求，點擊“槽配置”來設定需要傳輸?shù)臄?shù)據。使用編輯界面設定數據傳輸需求，在完成配置后下載程序到PLC中。
在完成配置后，您需要將程序下載到PLC中。點擊界面上帶有藍色向下箭頭的按鈕，即可開始下載程序。
NO.4?網關進入組態模式
在操作時，首先確保網關處于斷電狀態，然后將網關的8號撥碼開關撥至OFF位置，再重新上電。接著，使用網線將電腦與網關的EtherCAT接口進行連接。
NO.5 網關參數設置
將網關的8號撥碼開關撥至ON位置，此時網關將進入配置模式。網關在配置模式下，其EtherCAT接口將采用192.168.1.100這一IP地址。此時，用戶可以通過標準的MODBUS主站軟件，例如Modbus SCAN，來與網關建立連接。
在打開Modbus SCAN軟件后，選擇菜單欄中的“Connection”選項，再點擊“Connect…”，隨后在彈出的窗口中按照以下方式設置參數：
NO.6?S7-1200[連接方式與軟件配置]
將電腦與S7-1200通過網線進行連接，以進行相關的組態工作。使用網線連接S7-1200，并在Portal Step7 V15軟件中添加網關的GSD文件。
開始配置S7-1200與WL-PN-ECATM之前，首先需要打開Portal Step7 V15軟件。接著，在該軟件中創建一個新項目，并利用“選項”菜單下的“管理通用站描述文件”功能，將網關的GSD文件添加到項目中。
NO.7??設備組態與網絡配置
在“設備和網絡”部分，首先將網關添加到項目中，然后通過長按并拖動的方式，將其移動到“網絡視圖”中。接著，在“設備和網絡”的“網絡視圖”中，為網關分配PLC，并建立Profinet連接。完成這些步驟后，配置界面將呈現如下圖的樣式。
NO.8??Word配置與下載
為了滿足S7-1200從wl讀取和寫入10個Word數據的需求，我們需要在網關設備視圖中進行相應的配置。首先，在網關設備視圖中進行“10 Bytes In，10 Bytes Out”模塊的配置，并下載程序到S7-1200以實現數據交換。
NO.9?監控與現場設備
在完成上述配置和下載后，通過打開監控表，依據所選字節的地址進行實時監控。通過監控表實時監控設備運行狀態，觀察現場設備與接線詳情，這是確保系統穩定運行的重要步驟。
