項目實施過程中部署穩聯技術研發的EtherCAT/PROFINET協議轉換網關作為異構網絡接口設備。該網關通過構建雙向協議轉換引擎，實現PROFINET主站與EtherCAT從站之間的數據格式映射與通信協議轉換，從而在不改變原有設備硬件架構的前提下，構建起跨協議的工業數據交互通道，確保西門子PLC與安川伺服驅動器之間的控制指令下發、狀態數據采集及診斷信息傳輸?shù)裙δ艿目煽繉崿F(xiàn)，最終達成異構網絡環境下的系統協同控制目標。系統配置實施流程
本方案通過協議轉換網關構建西門子S7-1200PLC與安川EtherCAT耦合器的通訊橋梁，具體配置步驟如下：

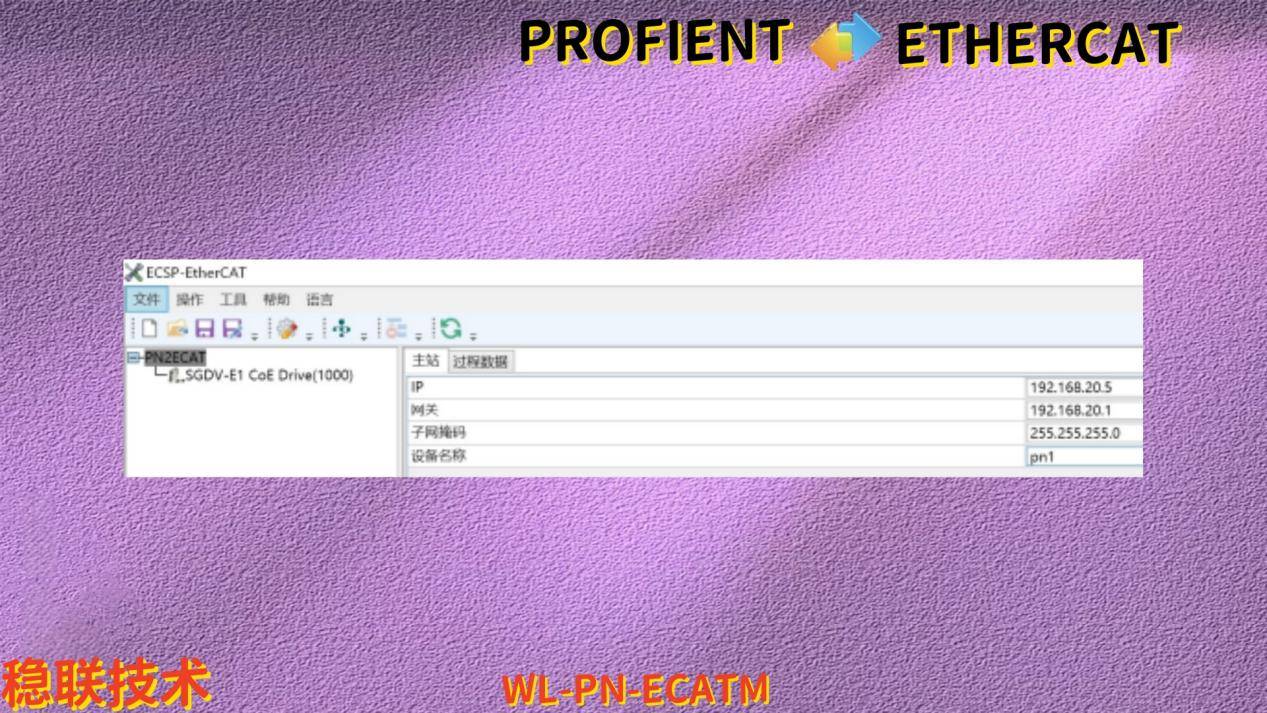

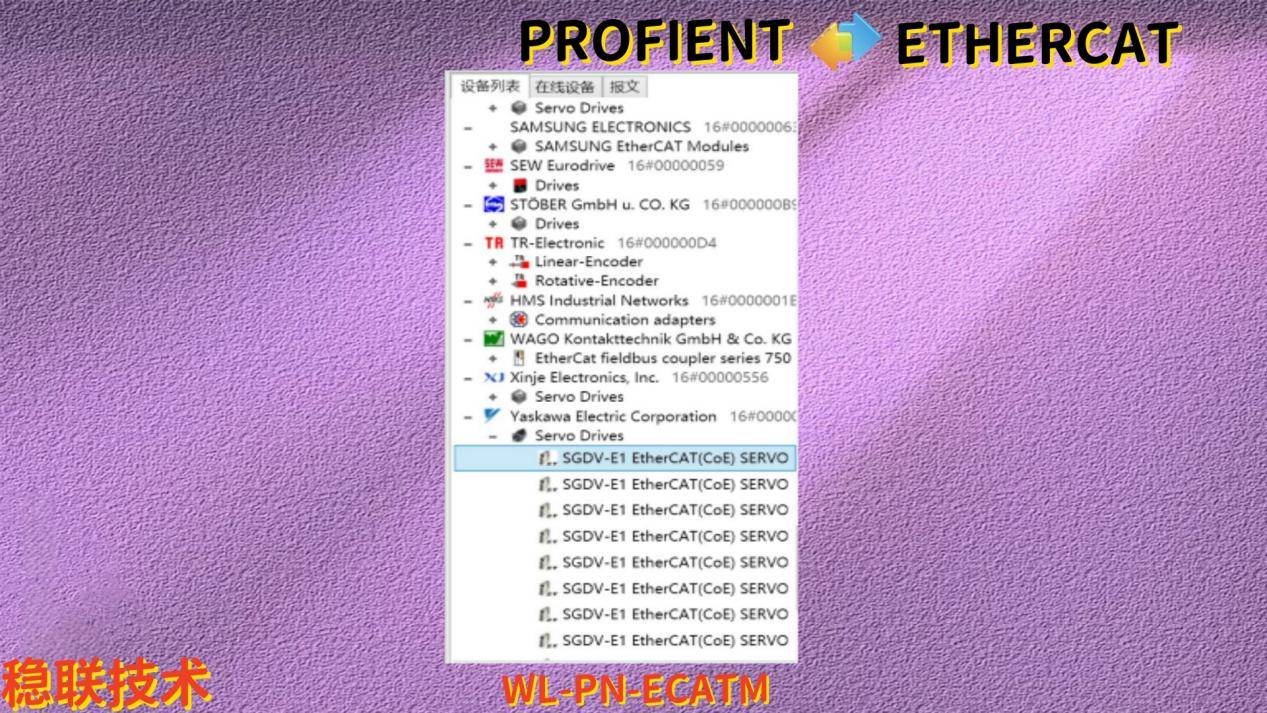

1,啟動穩聯技術profient轉ethercat網關專用參數配置工具，新建工程。從站設備注冊：在網關配置界面中登記安川伺服驅動器為EtherCAT從站設備。
2,基礎參數初始化：保留從站設備默認站號設置（通常由系統自動分配）。

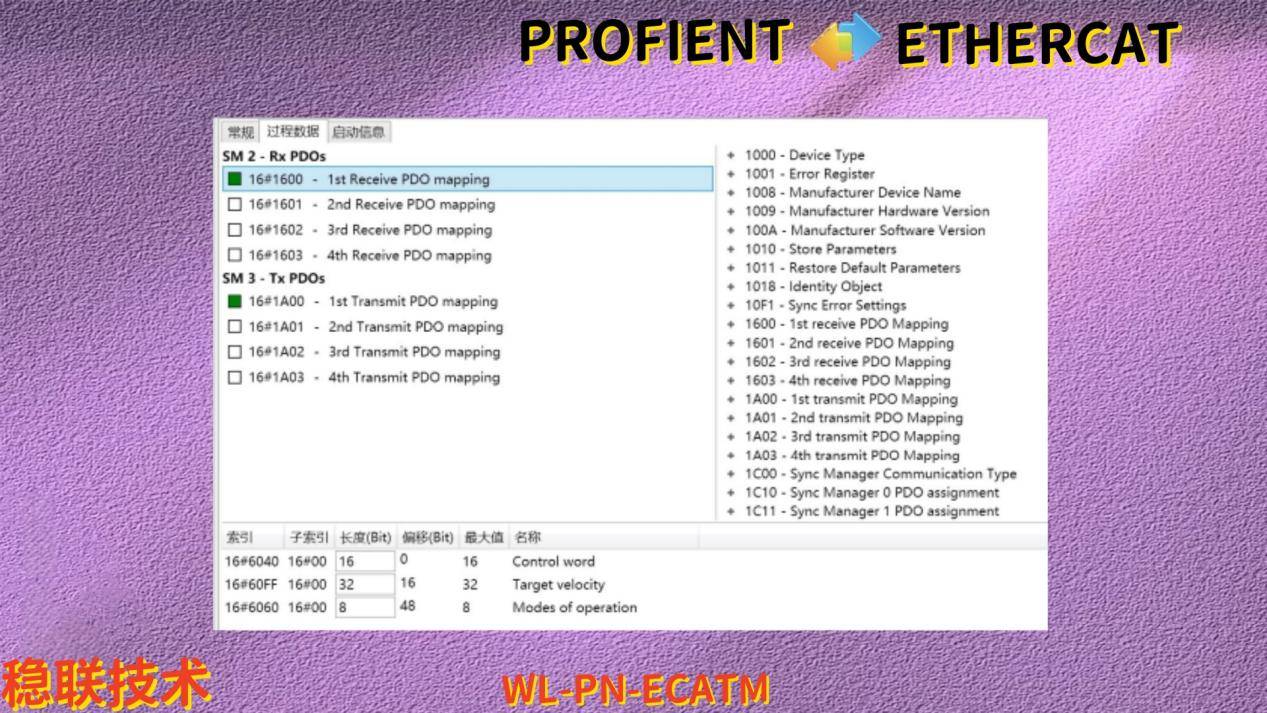

3,過程數據映射：針對安川伺服驅動器，在網關配置界面進行PDO（過程數據對象）參數映射，本案例中在RPDO1區域綁定控制字、運行速度、工作模式3項控制參數，TPDO1區域綁定設備狀態字反饋參數。

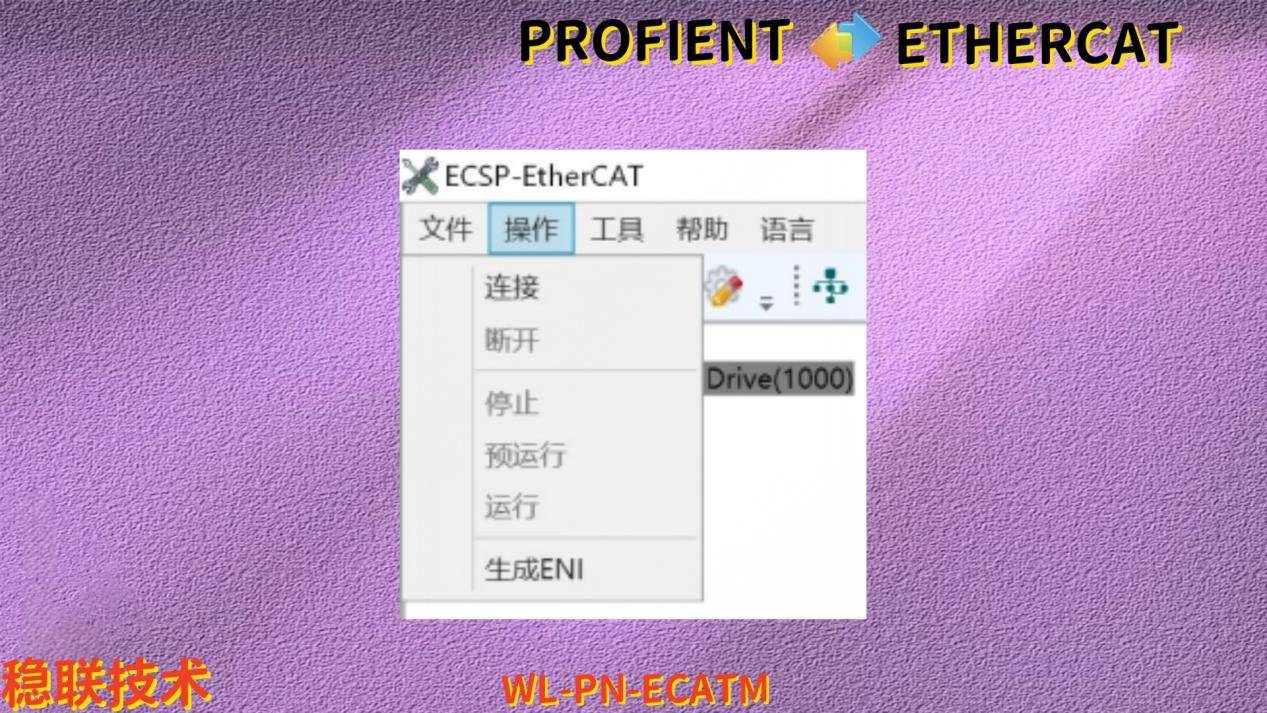

4,通訊鏈路建立：完成參數配置后，通過配置工具建立與穩聯技術profient轉ethercat網關網關的連接，激活“預運行”及“運行”功能，將配置數據寫入網關設備。

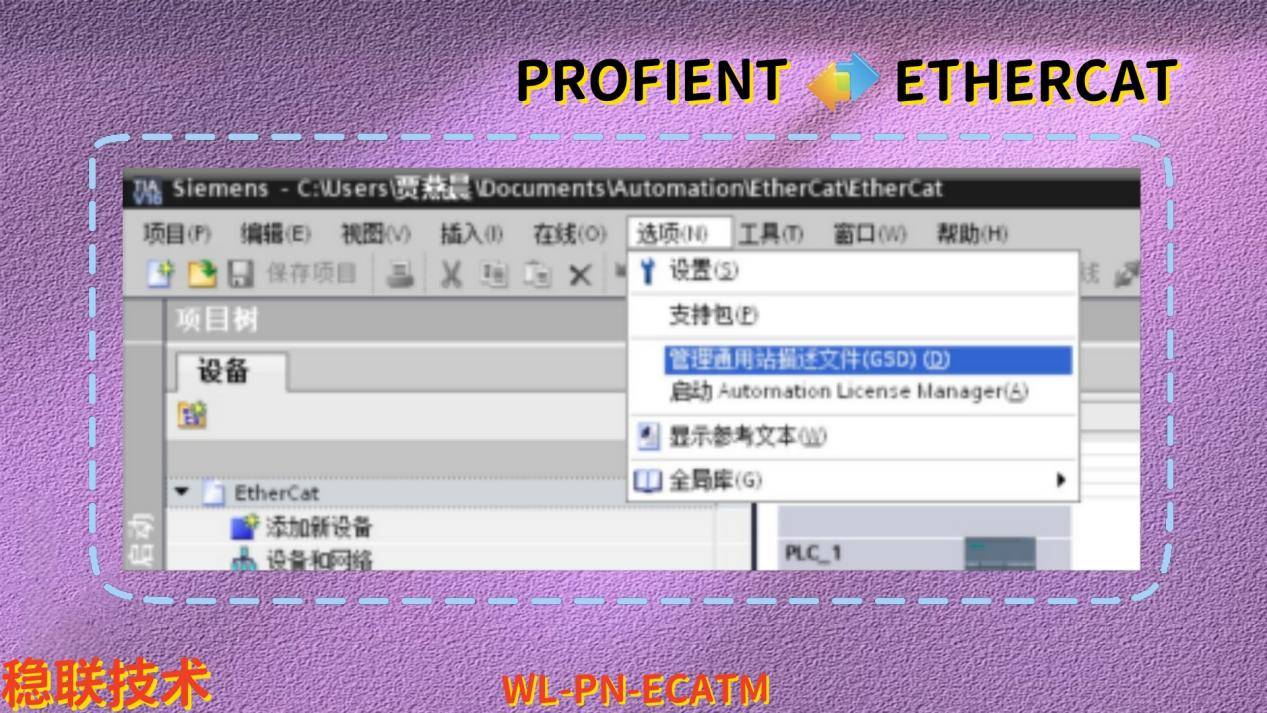

5,設備描述文件集成：將穩聯技術profient轉ethercat網關的GSD/XML文件（通用站描述）等效文件加載至西門子PLC組態環境，為系統識別網關設備提供基礎參數。

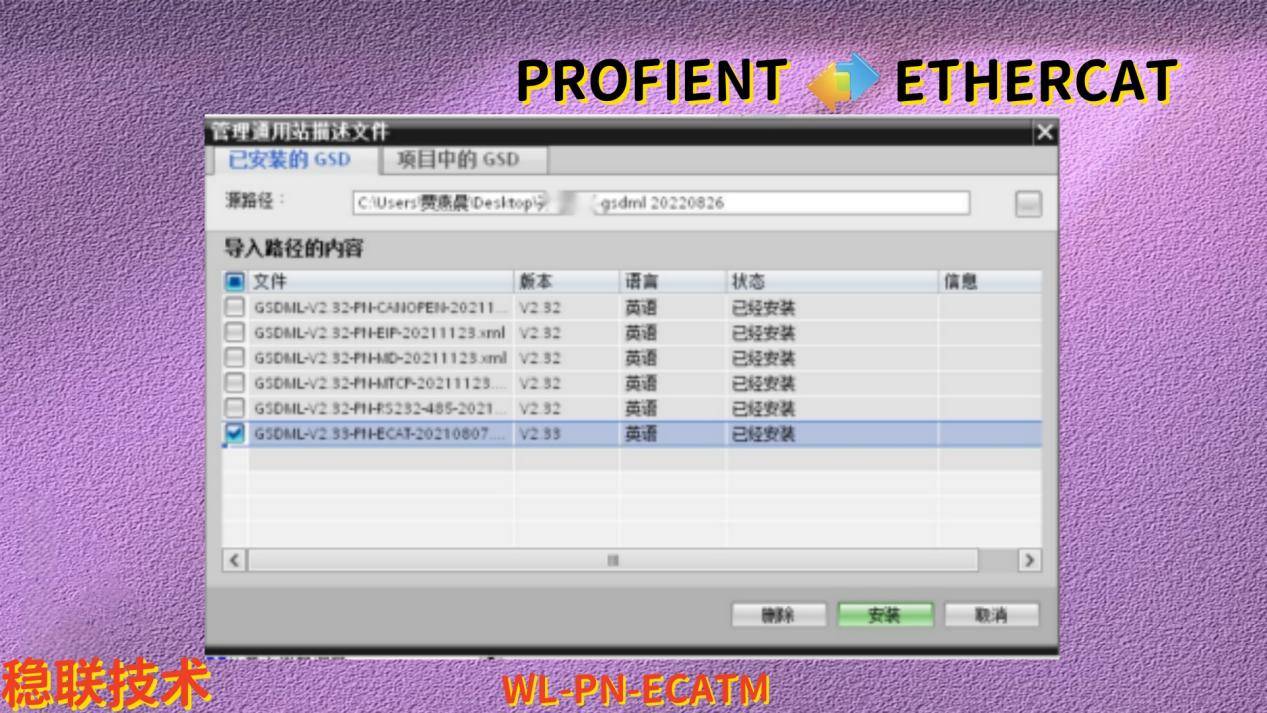

6,文件路徑定位：在本地存儲目錄中檢索并指定設備描述文件所在路徑。

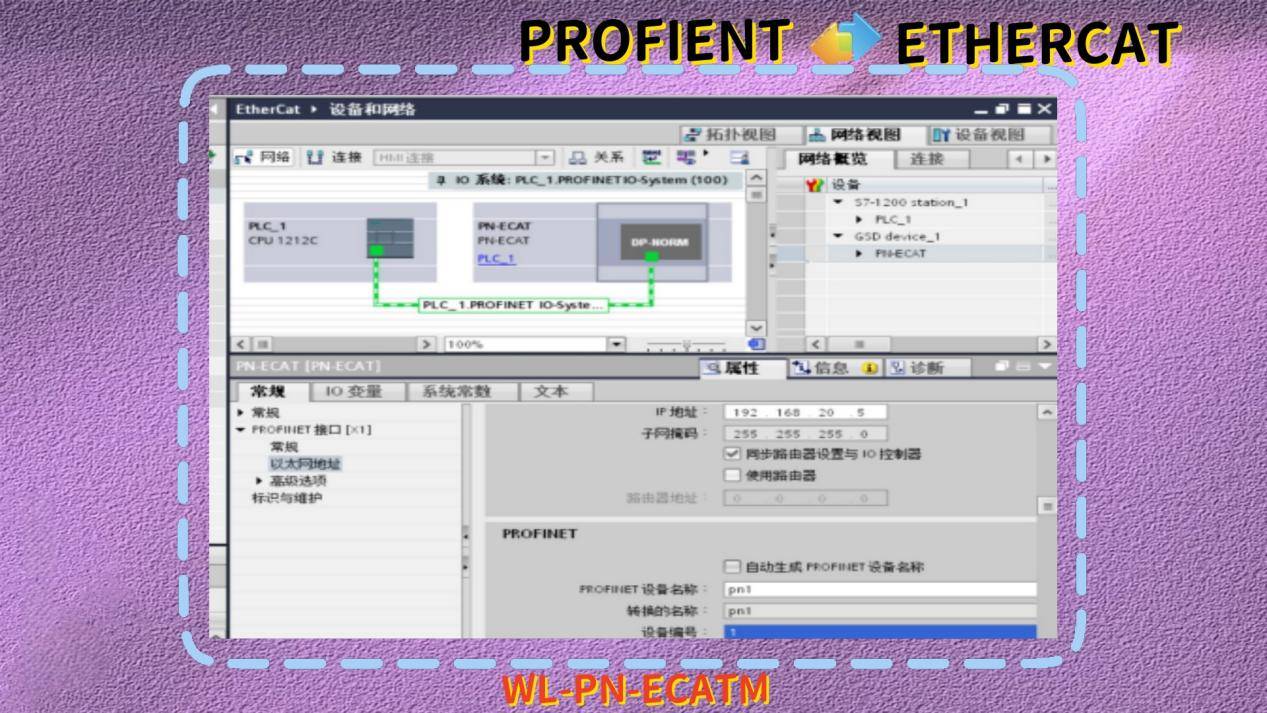

7,網絡節點部署：在PLC硬件組態界面，將協議轉換網關作為PROFINETIO設備部署至網絡拓撲，并配置專屬IP地址及設備標識符。

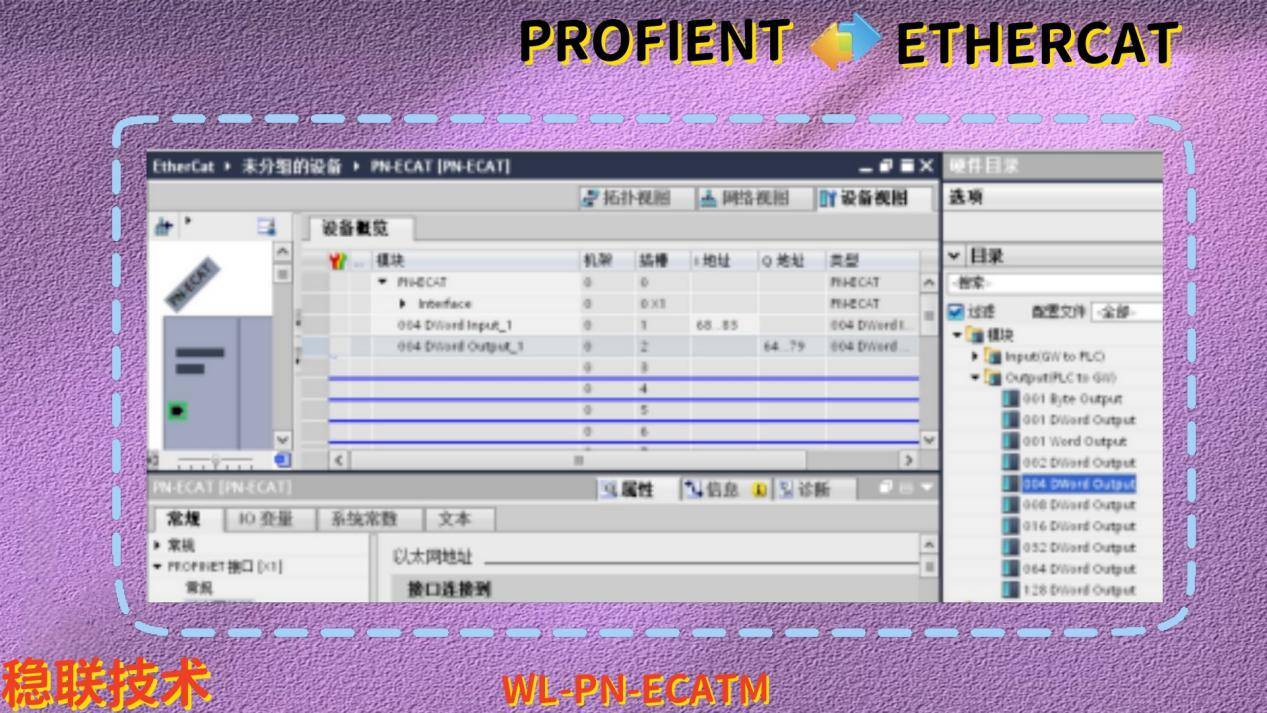

8,數據通道規劃：根據系統數據交互需求，設定網關模塊的輸入輸出數據區長度。
9,配置下載與同步：完成PLC端組態后。
10,在穩聯技術Profinet轉EtherCAT網關完成配置并啟動后，系統進入狀態驗證階段。此時可通過觀察網關設備的運行指示燈進行通信狀態判斷：當PROFINET通信狀態指示燈（OK）持續點亮，表明主站與網關之間的Profinet鏈路已建立且穩定；同時EtherCAT通信狀態指示燈（RUN）保持常亮且錯誤指示燈（ERR）熄滅，則證明網關與安川伺服驅動器之間的EtherCAT鏈路正常。在雙鏈路均正常工作的狀態下，西門子PLC可通過預設的輸入輸出地址區（I/Q地址映射表）與安川伺服驅動器進行實時數據交互，具體包括：向驅動器發送控制指令（如速度設定值、轉矩給定值），以及采集驅動器的運行狀態反饋（如當前速度、位置信息、故障代碼）。
