前言：TS-PON技術是目前業內首創的全光端到端工業網絡解決方案，專為滿足邊緣AI、機器人、智能制造等高帶寬、低時延與高同步要求的應用場景而生。
在機器人、工業4.0與智能制造迅速發展的當下，通信技術的革新已不再是單純的帶寬升級，而是關于整個邊緣智能系統的架構重塑。工業通信網絡根據傳輸介質可分為有線通信和無線通信兩大類，其中核心技術包括現場總線、工業以太網、光纖網絡（如TS-PON、TSN）等。TS-PON憑借光纖的高帶寬和抗干擾特性，正在重新定義工業通信網絡的性能邊界，尤其適用于高精度控制和柔性制造場景。而傳統協議（如Profinet、EtherCAT）在現有系統中仍具優勢，但面臨向TSN或光網絡升級的壓力。未來工業網絡將呈現“光纖主干+無線邊緣+協議融合”的立體架構，TS-PON有望在其中扮演核心角色。
作為一家以光通信為核心的半導體公司，鵬瞰集成電路（杭州）有限公司提出了TS-PON（Time-Sensitive Passive Optical Network）這一初代化的通感控一體化網絡技術，并于2025年推出其第二代SoC芯片TS-PON Gen2，為機器人與工業智能設備構建出一套兼具高帶寬、低延遲、高同步與高安全的新一代通信骨干。
瞰半導體首席市場營銷官江曉峰
在日前舉行的松山湖IC設計論壇上，鵬瞰半導體首席市場營銷官江曉峰指出，在機器人等高復雜度系統中，通信鏈路常因協議分裂、時延無法保證、電磁干擾等問題面臨瓶頸。TS-PON打破了這些制約，通過將全系統運行建立在光網架構之上，并實現統一時鐘同步機制，讓數據傳輸不僅高速、穩定，而且具備納秒級的時間抖動控制。
據介紹，TS-PON基于無源光網絡（PON）的點對多點架構，核心特點包括：
高帶寬：第一代產品已支持10Gbps，未來版本計劃擴展至25G、50G，以滿足高清圖像與大規模傳感器并發數據流的需求；
超低時延：通過TDM結構與中心時鐘同步機制，在復雜工業場景下依然可實現微秒級延遲；
高可靠性：光纖天然抗電磁干擾，特別適用于高干擾工業環境；
高確定性：全網同步帶來毫秒以下響應差異，關鍵執行任務不受突發負載干擾；
低功耗與靈活組網：支持分光、環網、菊花鏈、光銅混合等多種拓?fù)浣Y(jié)構，適配不同部署場景。
這種基于中心控制器統一調度、節點SoC多協議接入的方案，尤其適合機器人、電機控制、攝像傳輸?shù)葓鼍爸袑?shí)現數據與控制的同步融合。
TS-PON技術解決工業通信碰到的帶寬不足和時延太大及電磁干擾難處理等瓶頸問題。創新地將TSN（時間敏感網絡）特點和PON（無源光網絡）技術結合，把TSN交換機1G帶寬提升到TS-PON的10G，并將通信時延從1000μs以上降低到10μs，優化了100倍。

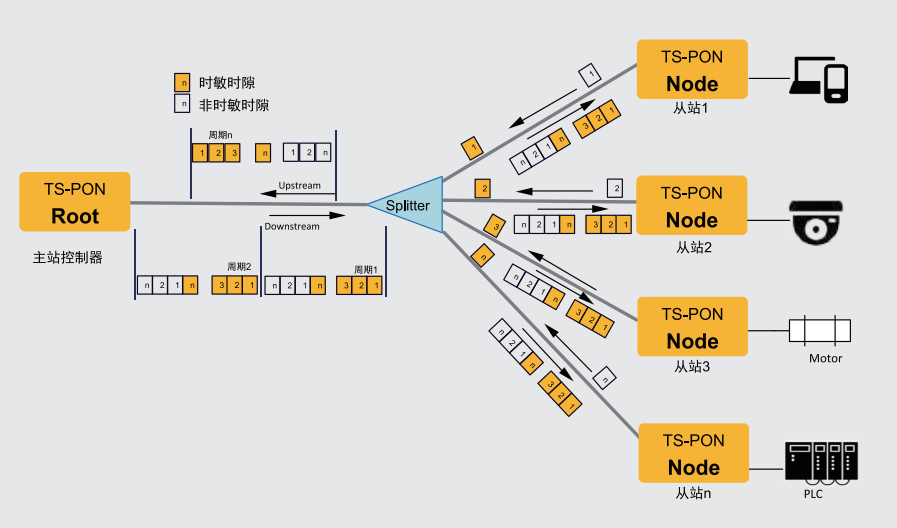

TS-PON的Root芯片通常內置在主站的控制器里，Node芯片內置在從站的傳感器、執行器等各種分布式現場輸入/輸出單元中，Root和Node之間采用光纖連接，通過P2MP（點到多點）方式實現信息上傳和下發及控制。
TS-PON的典型落地場景：重塑機器人與工業網絡架構
在產業應用場景方面，TS-PON已在機器人內部網絡重構、電機伺服控制、工業OT/IT融合等多個領域?qū)崿F(xiàn)驗證，顯著減少線纜數量、提升控制精度、降低整體布線成本。
?
場景一：機器人神經系統重構

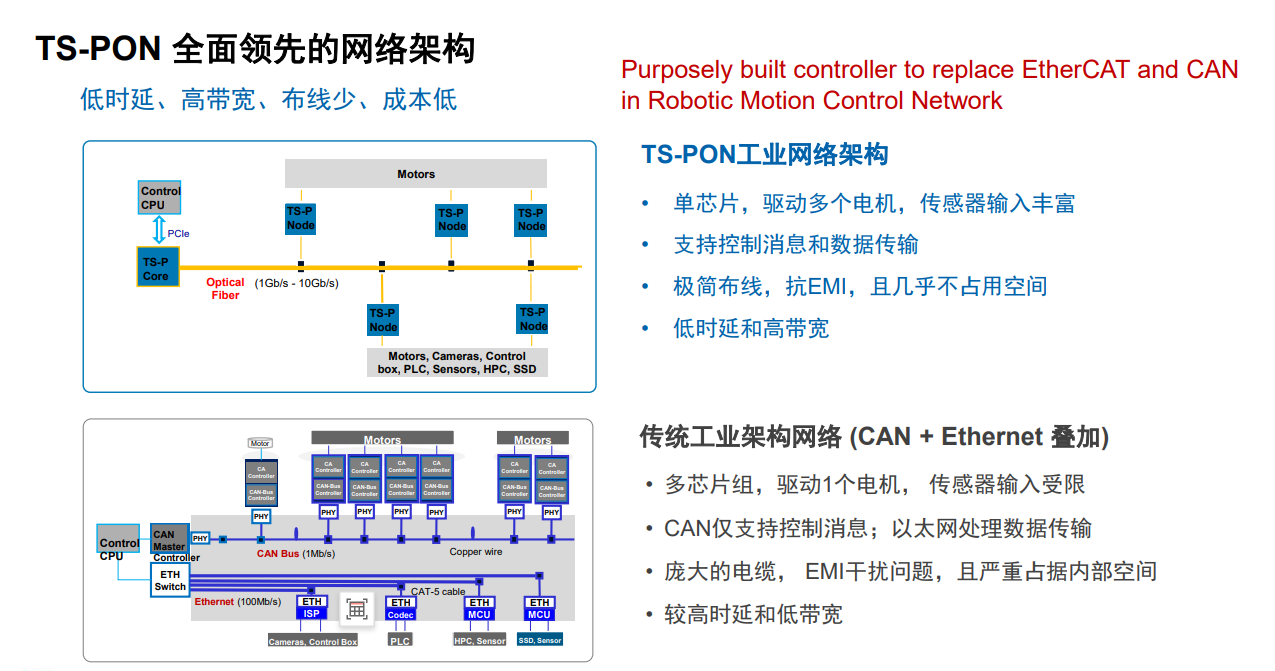

江曉峰表示，當前機器人內部的通信系統常常面臨多種通信協議并存的問題，例如以太網、CAN、USB、EtherCAT、485等，導致布線復雜且難以維護，尤其在高自由度關節中更是構成空間瓶頸。傳統上，每種協議的布線與調試需要大量工程資源，限制了機器人的性能提升和空間利用。

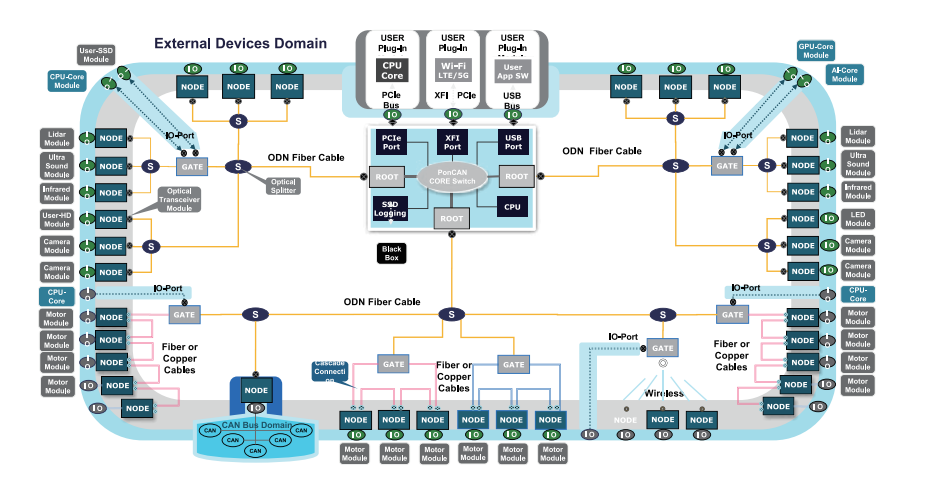

鵬瞰的TS-PON解決方案通過一根光纖替代多條電纜，將機器人內的感知、計算與控制信號統一傳輸。例如，一位客戶案例中，攝像頭的數據從頭部傳輸至主控SoC，再通過同一條線路傳輸至電機控制器。TS-PON的高帶寬和低延遲特性確保了圖像數據、控制信號等在機器人內部的實時傳輸，同時大幅簡化了布線和后期維護，降低了成本并提升了機器人設計的靈活性。
場景二：工業生產中的IT/OT融合
工業自動化系統中，OT（操作技術）與IT（信息技術）的數據傳輸通常是分開的，但這種分離導致了較高的成本和數據孤島問題。特別是隨著工業4.0的到來，柔性制造的需求使得數據的高占有量與生產過程靈活變動的需求同步增長，IT與OT的融合變得至關重要。
TS-PON方案提供了一個解決方案，通過在一張網絡中實現IT和OT的雙通道通信。TS-PON不僅能滿足工業控制數據的實時傳輸要求，還能支持大帶寬數據流的管理，如傳感器數據、設備狀態監控等。在光纖抗電磁干擾的基礎上，TS-PON能通過統一的架構連接MES、PLC、SCADA等工業系統，打破IT和OT之間的壁壘，提升數據傳輸?shù)男逝c安全性。
場景三：多軸同步控制與精密伺服系統
在高自由度的機器人或數控機床中，多個電機的精確同步對于確保運動軌跡的平滑性和任務執行的成功至關重要。傳統的電機控制系統常常受到時延和同步誤差的影響，導致執行精度降低。

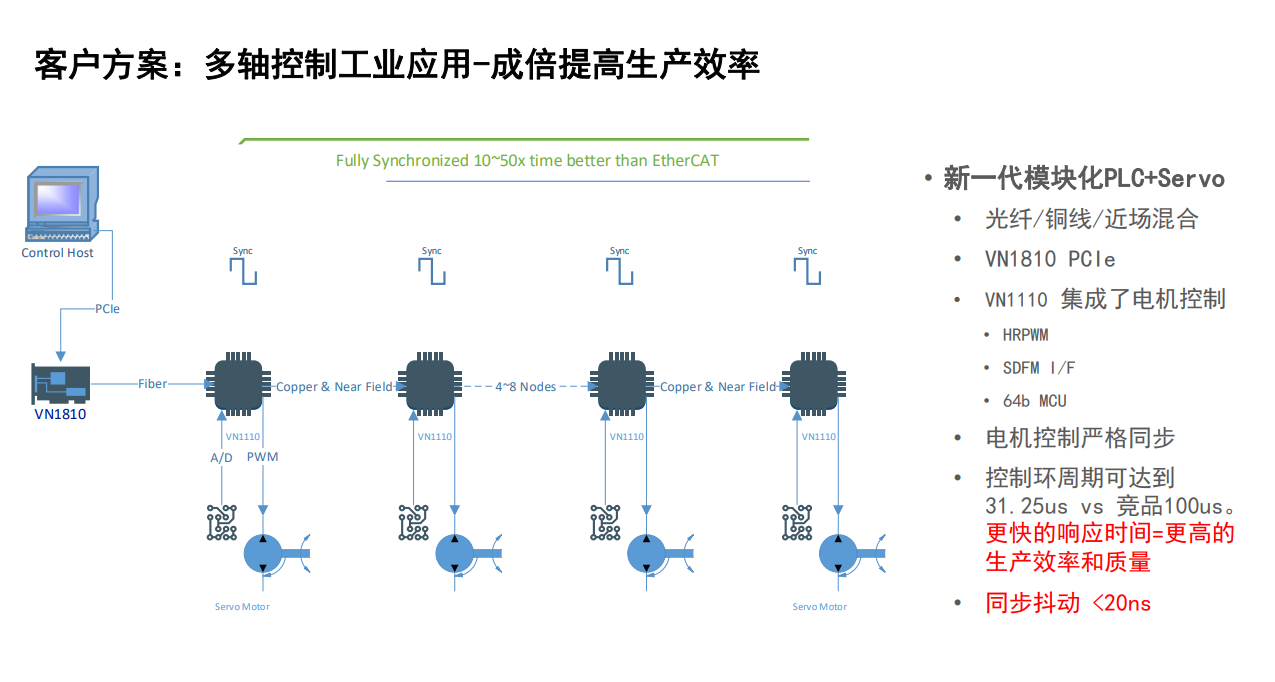

借助TS-PON的全網時鐘同步功能，多個Node SoC節點可以在微秒級內精確同步，確保各個電機、傳感器和執行器之間的協同工作。在實際應用中，某客戶通過TS-PON搭建了一個多達30軸的同步系統，顯著提高了系統的運行效率與控制精度。該技術廣泛應用于高精度的工業自動化設備中，尤其是在多軸伺服系統的控制中，確保了精密操作的高效和安全。

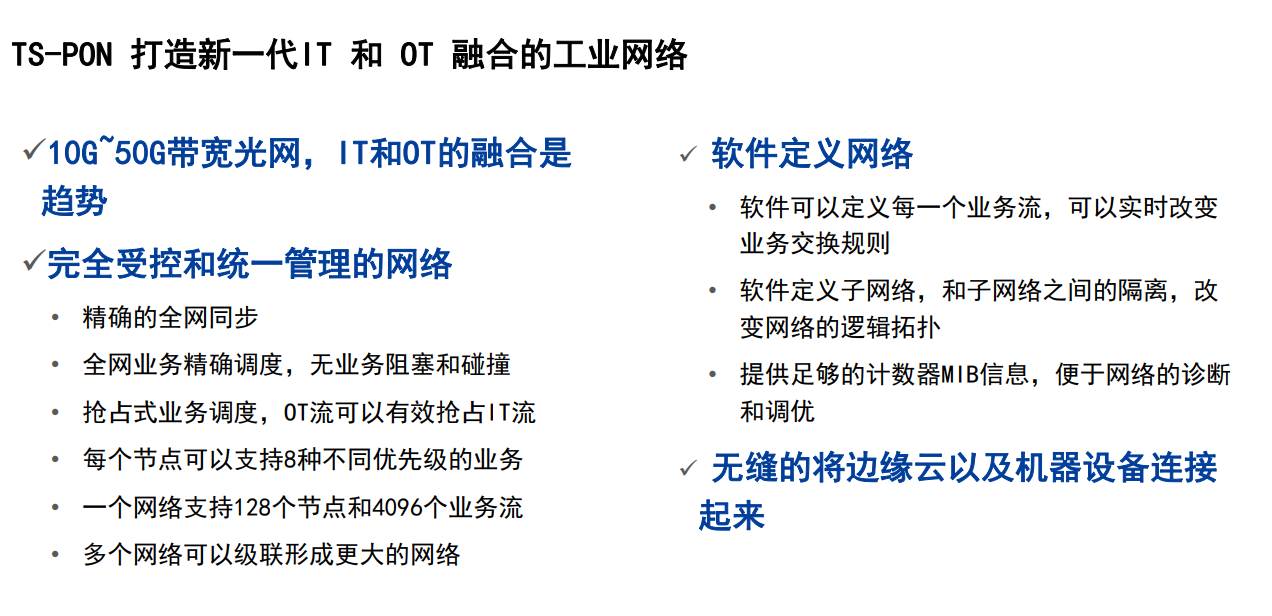

鵬瞰工業4.0解決方案 基于TS-PON智慧工廠IT/OT融合架構
TS-PON的競爭優勢
相比傳統工業通信架構，TS-PON在技術架構、系統性能、安全可控等維度展現出顯著優勢，具備重塑下一代工業網絡底座的潛力。
首先，TS-PON天然具備高帶寬與低時延的優勢。第一代產品即實現10Gbps光纖傳輸速率，遠高于傳統工業以太網的1Gbps，且未來規劃向25G甚至50G演進。其基于TDM機制的統一時鐘同步設計，可將節點間數據交換時延控制在微秒級以內，并實現納秒級的抖動控制，這對電機多軸協同、機器人精密動作控制至關重要。
其次，TS-PON在系統確定性與同步能力方面遠超TSN（時間敏感網絡）等傳統方案。TSN基于以太網，協議復雜、標準尚未完全成熟；而TS-PON依托光網絡的中心時鐘廣播機制，實現了從主控到各節點的統一調度。這樣的結構讓整網具備極高的確定性與實時性，尤其適用于對控制精度要求極高的邊緣計算場景，如多軸機器人、數控機床、柔性制造線等。
第三，TS-PON具備極強的抗電磁干擾能力與部署靈活性。光纖本身抗干擾能力強，可在電磁噪聲復雜的工業現場保持低誤碼率；支持菊花鏈、星型、環網、分光、光銅混合等多種拓?fù)浣Y(jié)構，可根據現場布局彈性部署，顯著降低線纜布設難度和系統集成復雜度。
在安全性層面，TS-PON Gen2已支持國密SM4等算法，為國產工業控制系統提供了符合法規的加密能力，增強了本土化部署的合規性與可信性。此外，通過軟件定義網絡架構（SDN），TS-PON芯片具備靈活的功能可編程能力，便于適配多樣化的客戶定制需求。

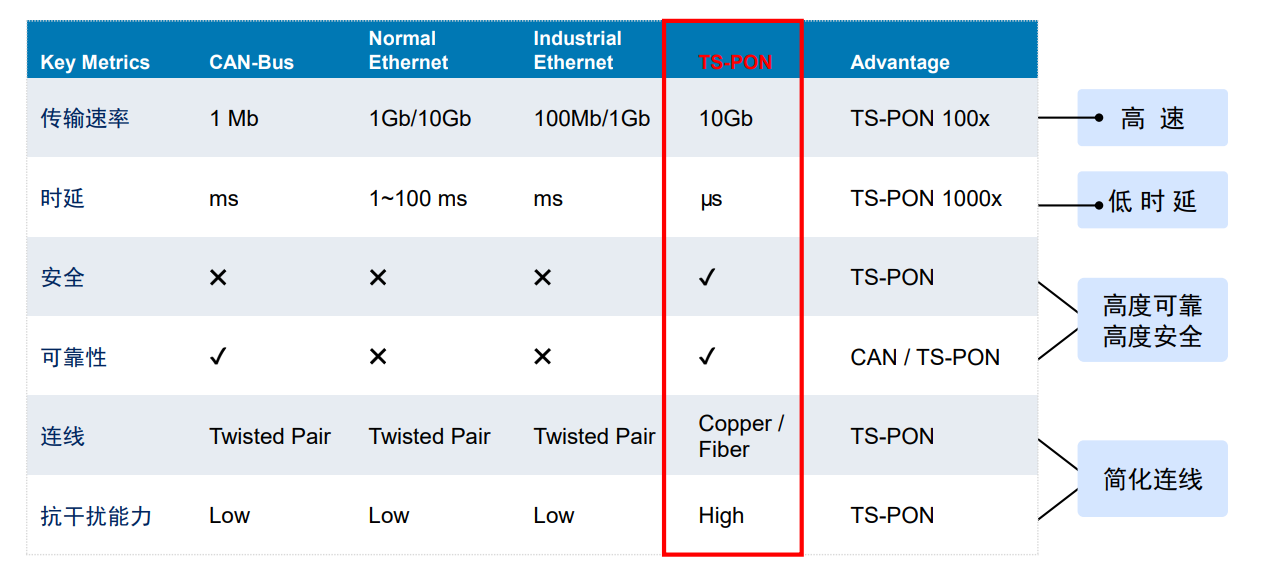

幾種工業網絡通信對比，來源：與非研究院整理
總線網絡對比
TS-PON Gen2：靈活定義未來邊緣智能
當前，鵬瞰已完成TS-PON核心芯片的量產部署，下一代產品（TS-PON Gen2）即將流片，預計將進一步提升系統性能、降低成本，并通過兼容XG(S)PON/GPON標準拓展至FTTx與F5G等市場，打開更廣闊的商業化前景。
江曉峰介紹了即將流片的TS-PON Gen2芯片，這是鵬瞰面向機器人、智能制造等邊緣AI應用推出的第二代旗艦SoC，展現出系統級提升與模塊化升級的特點。
其主要創新點包括：
標準化接口：Gen2支持MCU、NPU、FPGA等常見控制與計算單元通過標準總線進行直連，使Node芯片成為邊緣計算模塊的高性能通信網卡；
時間同步優化：對原有時間同步協議棧進行重構，進一步降低了節點間同步誤差，提升伺服電機等實時控制精度；
DBA增強：動態帶寬分配策略優化后，可在數據激增場景下動態調整信道分配，兼顧帶寬效率與傳輸穩定性；
降本增效：通過簡化片上資源與整合接口模塊，有效降低材料成本與系統BOM；
安全性提升：支持國密SM4加密算法，滿足國產工業應用在數據安全方面的合規需求。
其中，Root芯片作為整張網絡的“中樞神經”，內置多協議交換引擎，負責調度、同步、帶寬控制及通信加密；Node芯片則作為“末梢神經”，集成MIPI、PCIe、USB、CAN、PWM、ADC、DAC等豐富接口，可直接連接攝像頭、電機、傳感器等各類終端設備，實現數據上傳與控制指令下發。江曉峰介紹，在Gen2版本中，Node SoC設計考慮到伺服器直連需求，某些型號已省去內部MCU控制單元，改由外部主控對接，從而提供更大的可配置空間與靈活性。
技術積累與專利體系構建
在邊緣AI與工業自動化快速融合的背景下，擁有自主可控的工業通信IP核心與系統設計專利，已成為芯片公司在“智能制造”、“工業以太網升級”與“機器人感知控制融合”三大主線中的競爭關鍵。
作為一家成立于2019年的半導體設計公司，鵬瞰半導體以技術創新為出發點，致力于構建具備自主知識產權的工業通信底座。通過持續專利布局與芯片產品迭代，鵬瞰為自身在高性能工業網絡市場中贏得了先發優勢。
據公開資料顯示，截至目前，鵬瞰已申請并公開5項發明專利，覆蓋控制器架構、傳感器網絡拓?fù)?/a>、光網絡通信協議等關鍵技術領域。其中最具代表性的一項授權專利為 CN111988369B《智能控制器及傳感器網絡總線、系統和方法》。該專利提出了一種基于中央處理單元與多媒體總線的網絡結構，用于高效調度自動化機器中的傳感器與執行器信號，構建低延遲、高同步、強實時的內部通信機制。
在這項發明中，鵬瞰構建了一種“突發式消息處理+全網廣播”的數據傳輸模式：消息由某節點發起后，以突發方式送至中央處理核心，再通過內部多媒體總線廣播分發至所有節點。這種架構有效地避免了工業系統中傳統串行通信帶來的延遲與沖突問題，適用于柔性制造、智能機器人等復雜場景，成為鵬瞰TS-PON SoC系統設計的理論基礎與工程落點。
不僅如此，鵬瞰在專利中也對節點SoC的硬件資源整合進行了深度定義：例如，通過集成MCU、ADC、PWM、CAN、MIPI、PCIe等豐富接口，支持?jǐn)z像頭、伺服器、電機等多類型終端的快速掛載，并通過統一的光傳輸協議進行數據匯聚與下發。這些特性直接體現在鵬瞰第一代與即將推出的第二代TS-PON Gen2芯片上，強化了其產品方案的完整性與兼容性。
總結：光通信重構邊緣智能底座
隨著邊緣AI、智能制造、工業互聯網的加速融合，傳統工業通信網絡正面臨多重挑戰——包括帶寬瓶頸、時延不確定、電磁干擾嚴重以及協議碎片化問題。這些問題正在制約高性能機器人、柔性生產線與分布式智能系統的發展。
鵬瞰半導體以TS-PON為核心打造的新型光通信方案，為“邊緣智能的神經網絡”提供了顛覆式的底層連接能力。TS-PON不僅解決了高帶寬與低延遲并存的矛盾，還通過統一時鐘機制實現全網納秒級同步，滿足了機器人多軸協同、精密控制、圖像融合等典型應用對確定性通信的高標準需求。
更重要的是，這套系統不僅局限于設備內部的互聯，還可延伸至工廠級IT/OT融合、智能汽車的數據融合域、未來F5G光網絡的邊緣節點，實現從芯片到網絡的全棧自研能力。這種“類神經系統”的架構，讓一張光網同時承載感知、計算、控制等多種數據流，簡化了布線與維護，降低了整機系統復雜度。
據了解，目前TS-PON方案已獲得多個工業客戶驗證，并落地于機器人控制、伺服驅動、智能制造網絡等實際場景。同時，第二代芯片TS-PON Gen2即將流片，其在接口兼容性、安全合規性（如SM4支持）、軟硬協同能力上均作出強化，展現出廣闊的行業延展性與商業前景。
“未來的機器人網絡就像人類神經系統，不僅要高速響應，還要準確同步。TS-PON正是讓類腦系統成為可能的連接中樞?！?江曉峰認為，這種連接不僅是技術意義上的帶寬升級，更是工業系統架構層面的范式轉變。以TS-PON為代表的創新型工業通信技術，正成為打通國產邊緣智能全鏈路的關鍵一環。
